CCTV 쿨러(FAN) 교체 수리 해보기
안녕하세요. 티스토리 블로거 위키보이라고 합니다.
오늘은 하이크비전 NVR CCTV를 약 6년간 가정에서 사용 중입니다. 처음 사용을 할 때와 다르게 가동 시 이상한 제트기 소리와 더불어 드르륵 하는 소리가 간헐적으로 들리기 시작했습니다. 그래서 파악을 해보니 CCTV의 다른 고장 수리를 할 일이 생겨서 확인해본 결과 FAN(쿨러)의 소음으로 확인되었습니다.
이에 PC용 쿨러에서 입지를 잘 다지고 있는 녹투아 40mm 쿨러를 구입하여 교체하는 시간을 가져보도록 할께요.!
쿨러 교체를 위한
준비물
- 준비물 : 십자드라이버, 쿨러(FAN) 40mm 그 외 필요한 공구, 부속들
NVR 녹화기 본체 커버
분리 방법
녹화기 케이스 커버를 분리 해야 한다.
처음이라면 다소 어려울 수도 쉬울 수도 있다.
아래 설명대로 따라해보자!
녹화기 모습이다. 정면에는 아무런 것이 없으니 아래로 이동하자.
여기서 케이스 분해 핵심 포인트!
녹화기 측면, 후면에는 고정 볼트가 있다. 3미리 볼트인데, 내가 사용하는 하이크 CCTV에는 후면 2개, 측면 4개의 볼트가 있으니
볼트를 모두 풀자!
볼트를 풀때에는 십자드라이버를 정확히 가운데를 누르고 지긋이 풀어준다. 나중에 조일 때도 적당한 토크로 조여준다.
너무 세게 조여 나사 머리가 망가지거나 (야마) 할 경우 안하느나만 못하는 것이기 때문이다.
그리고 앞쪽에서 뒤쪽 방향으로 케이스를 살짝 밀어주면 공간이 생기며 안쪽 부품이 보인다.
보이는 상태에서 뒤로 밀면서 살짝 케이스를 들면 쑤욱 빠지게 된다.
끝!
쿨러(팬) 교체를 위한
팬 분해 방법
자~ 케이스를 분해했다면 50%는 성공한 샘이다.
이제 쿨러를 탈거해보자!
메인보드와 연결된 2핀 잭을 탈거해야 하는데, 40미리 팬이다보니 커넥터가 작다.
흰 부분을 양쪽으로 잡고 위로 들어빼면 되는데, 잘 안빠질 수 있어서 이거 제대로 빠지는 거 맞아? 라고 할 수 있다.
제대로 빼는게 맞고 당겨서 빠지지 않으면 좌우로 살짝 움직여서 당겨 뽑아주자!
2핀 커넥터를 제거하고 케이스 측면에 있는 볼트를 십자드라이버로 제거하자!
시계 반대방향으로 돌려야 빠지는 거! 잊지말자구!
이렇게 분해한 팬과 신품 팬을 비교해보았다.

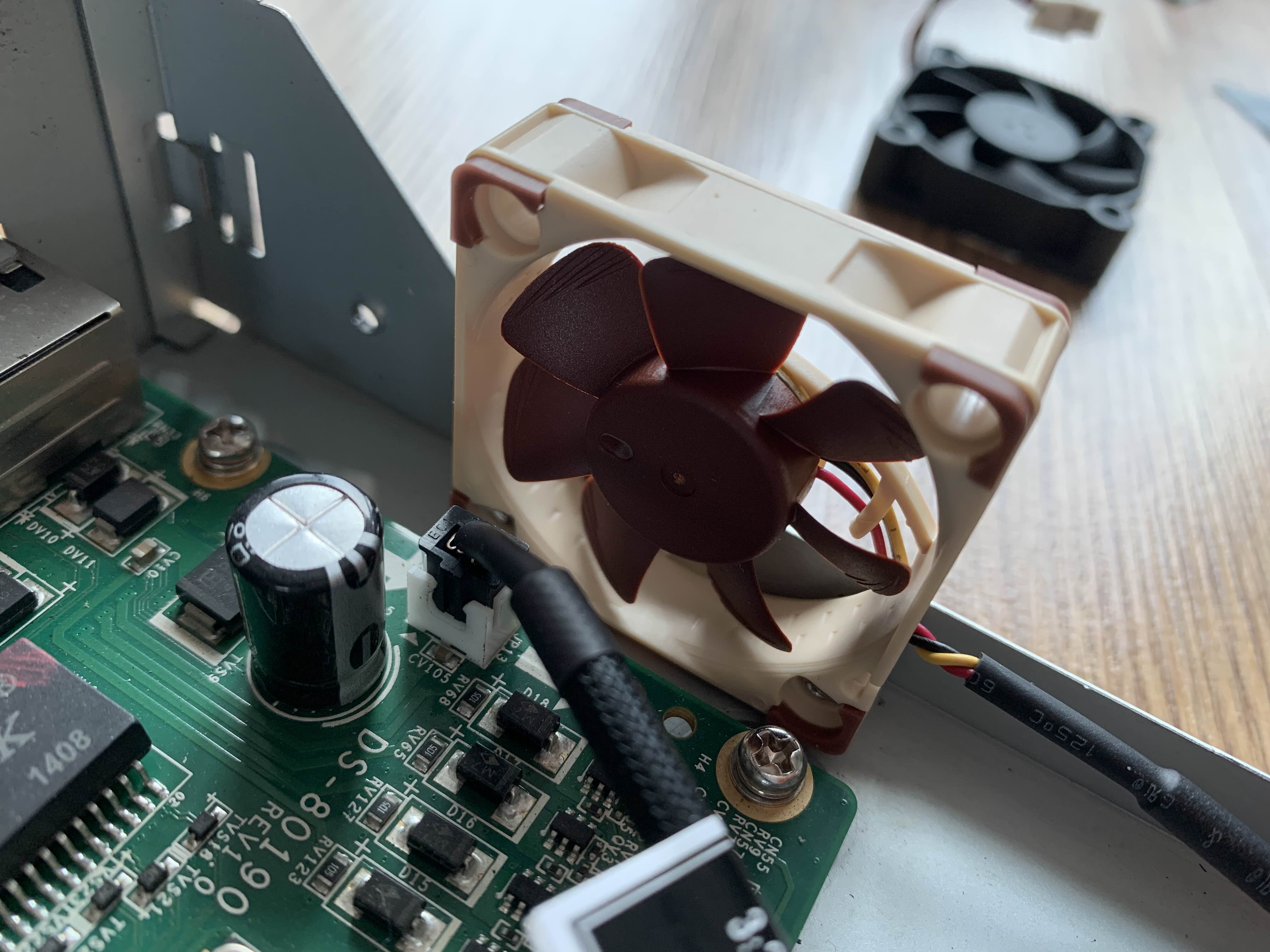

새롭게 장착한 녹투아(Noctua) 팬은 NF-A4 10 FLX 모델이다.
기존 팬 대비 0.2W 전력 소비가 적으므로 24시간 돌리는 CCTV에게는 더할 나위 없는 좋은 선택이였다.
더불어 녹투아 쿨러는 MTTF 15만 시간이다. 약 16년을 사용하는 샘인데, 절반만 생각하더라도 아무런 문제가 없다면 최소 5년은 문제 없이 사용할 수 있을 거라고 생각한다.
조립은 분해의 역순이다.
볼트를 조립하는데, 한쪽씩 아주 약간의 여유를 두고 양쪽을 조여주고 난 후 한쪽씩 적당히 조여주고 난 뒤 마무리로 조금 더 세게 조여준다.
그리고 작동을 해보고 움직이는 유격과 진동이 없다면 끝!
교체를 성공하였다고 무조건 케이스를 닫지말고 이 상태에서 전원을 넣고 약 5분간 시운전을 하여, 케이스가 제대로 조립이 되었는지 신품 녹투아 쿨러에서 이상한 소음 등의 문제가 없는지 판단하고 난 뒤 선을 각자의 입 맛에 맞게 정리하고 뚜껑을 닫아준다.
그림의 쿨러 방향은 케이스 안쪽에서 바깥쪽으로 바람을 불어내는 방식이므로 참고하시길 바랍니다.
자동차 카오디오, PC, CCTV 등에서 팬이 1개일 경우 안쪽에서 바깥 쪽으로 불어내는 방식을 주로 사용하니 혹시라도 방향을 거꾸로 한다고 해서 문제는 없지만, 개인적인 의견으로는 범용적인 방법 안쪽에서 바깥 쪽으로 불어내는 방식을 추천드립니다.
쿨러 교체
총평
쿨러를 교체하기 마음 먹었다면, 사용되는 쿨러 사이즈와 전압은 필수적으로 체크해서 구매해야 한다.
40mm 쿨러의 경우 12v, 5v의 2종류가 판매하므로, 자신의 메인보드의 쿨러 전압을 체크하여 맞는 쿨러를 장착하길 바라는 마음이다.
녹투아 쿨러의 경우 기본 3핀을 지원하지만, 2핀으로 변환해주는 커넥터가 동봉되어 있어 별도의 개조 수정이 필요가 없으므로, 바로 사용 할 수 있다는 장점을 느꼈던 제품이니 제품 구입 전 원하는 핀수를 지원하고 커넥터가 동봉되어 있는지도 체크해보면, CCTV 팬 교체 수리 하는데 큰 문제 없이 진행 하리라 보며, 이상 마치도록 하겠습니다. 감사합니다.
